Zum Begriff der "Gabione":
Der Begriff "Gabione" stammt aus der italienischen Sprache ("gabbia") und bedeutet "Korb". Der im deutschen häufig gebrauchte (laienhafte) Ausdruck "Gabionenkörbe" stellt somit im Grunde genommen eine Wortdoppelung dar. Laut der wikipaedia wird eine Gabione auch als (transportabler) Steinkorb oder Drahtschotterkasten bezeichnet und als "mit Steinen gefüllter Drahtkorb" definiert. Darüber hinaus werden noch folgende Begriffe mit Gabionen assoziiert:

• Stahlgitterkörbe
• Drahtgitterkörbe
• Gitterkörbe
• Drahtschotterkörbe
• Trockenmauerkörbe

Geschichtliche Entwicklung:
Gabionen wurden erstmals in den 1890er Jahren in Italien zur Sicherung von Uferböschungen eingesetzt. Die damalige Bauform unterschied sich von der heutigen erheblich, da die ursprünglichen Gabionen eine zylindrische Form aufwiesen. Später erwies sich das Prinzip der mit Steinen gefüllten Drahtkörben auch für Hangsicherungen und zum Einsatz als Stützmauern sowohl ökonomisch als auch technisch als so vorteilhaft, daß die Bauform zur heutige Erscheinung (würfel- oder quaderförmig) weiterentwickelt wurde.


Einsatzgebiete und Anwendungsmöglichkeiten:
Gabionen sind aufgrund ihrer Variabilität und Flexibilität, ihrer einfachen Handhabung sowie ihrer außergewöhnlich hohen Belastungsfähigkeit äußerst vielfältig einsetzbar, wie die folgende Auflistung möglicher Einsatzgebiete zeigt:

• Lärmschutzwand (hohe Schallabsorption durch das Gestein)
• Sichtschutzwand / Sichtschutzwall, Grenzwände, Geländeeinfriedungen, private Grundstückseinfriedungen
• Wasserbau, Unterwasserbau, Uferschutz / Uferbefestigungen, Hafenbau, Bachverbauung, Flussbefestigung, Entwässerungskanäle
• Landschaftsbau (Außenanlagenplanung), Gartenbau, Gartengestaltung
• Gebäude- , Fassaden- Wandverkleidung (isolierend, schallabweisend, optisch ansprechend), Wohnungsbau
• Schwergewichtsmauer / Trockenmauer
• Straßenbau, Wegebau, Straßenbefestigungen
• Hangbefestigung / Hangsicherung, Stützwände / Stützmauern, Böschungswände / Böschungssicherungen / Böschungsbefestigung
• Kommunalbau, Deponieabdeckung, Rigolen (Versickerung), Innenstadtgestaltung
• Steilwandgestaltung und -sicherung
• Wallbau, Dammbau

Der Einsatz von Gabionen ist dabei eine ökonomisch interessante und optisch häufig ansprechendere Alternative zum Einsatz von Fertigteilen oder monolithischen Mauern aus Beton oder anderen herkömmlichen Baumethoden. Insbesondere die Verwendung zur Hangsicherung und -verbauung nach dem statischen Prinzip der Schwergewichtsmauern ist ein häufiger Anwendungsbereich, da sich hier auch Elemente der Landschaftsgestaltung bzw. des Landschaftsbaus häufig sehr viel leichter umsetzen lassen als bei anderen Baumethoden, insbesondere unter dem Aspekt der möglichen Begrünung. Eine Begrünung bietet nicht nur weitreichenderen Lärm- und Sichtschutz, das Wurzelwerk der Pflanzen erhöht zudem die Festigkeit der Gabionen bzw. den Zusammenhalt der Steine. Mittlerweile hat sogar der Heimwerkerbereich Gabionen nicht nur für gartengestalterische Zwecke für sich entdeckt, sondern auch zur Herstellung von Sitzbänken oder rustikalen Ruheplätzen auf dem eigenen Grundstück.

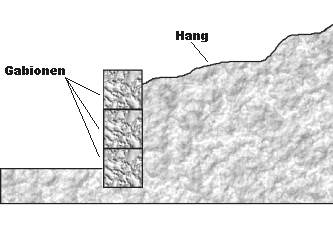

Schemazeichnung, Abb. 1: Gabionenwand als Abfangelement am Hang zur Aufnahme des horizontalen Erddrucks

Gabionenmauern sind nicht nur umweltfreundlich, sondern bieten zudem eine hohe Stabilität, Flexibilität und Zugfestigkeit bei Einflüssen durch Naturgewalten, Widerstandsfähigkeit und Elastizität bei geostatischen Verwerfungen und Stabilitätsverlust sowie eine harmonische Integration in das Landschaftsbild. Stützmauern aus punktgeschweißten Gabionen werden als hochbelastbare Konstruktion errichtet und können den höchsten klimatischen Belastungen und Temperaturschwankungen ausgesetzt werden.
Gabionen bieten eine natürlich regulierte Entwässerung durch die gute Wasserdurchlässigkeit an der Innenseite der Mauern. Ein Druckaufbau durch Feuchtigkeit und Wasser läßt sich somit verhindern. Aufgrund ihrer luft- und feuchtigkeitsdurchlässigen Eigenschaften eignen sich Gabionen auch besonders zur Stabilisierung von Erdwällen und Dammkonstruktionen.


Untergrund und Aufbau von Gabionenmauern:
Bei einer reinen Wallfunktion von Gabionenmauern (wie z.B. als Sicht- oder Lärmschutz ohne statische Belastung) erübrigt sich zumeist auch die Grundlage eines Fundamentes, obwohl natürlich die Standfestigkeit in jeder Lange gewährleistet sein muß. Deshalb empfiehlt sich meist immer eine statische Überprüfung (auch aus versicherungstechnischen Gründen). Bei statischen Belastungen sollte je nach Aufbauhöhe als Sohlenvorbereitung ein bewehrtes Betonfundament (Magerbetonlage) angelegt oder eine Geovliesmatte verwendet werden (die Anlage einer Frostschutzschicht ist zumeist nicht notwendig). Zudem sollte eine gewisse Einbindetiefe bei der Berechnung der benötigten Menge bedacht werden (ca. 50 cm). Weiterhin empfiehlt sich eine Sohlenentwässerung zur Ableitung des Hangwassers, wobei spezielle sickerfähige Hinterfüllungen (Drain-, Rollkies, Filterplatten usw.) in der Regel nicht erforderlich sind. Sinnvoll ist der schichtweise Verbau, bei gleichzeitigem Aufbau von Steinkörben und Hinterfüllung, wobei diese lagenweise verdichtet wird.
Das Gewicht der Gabionenmauer errechnet sich zum einen aus dem spezifischen Gewicht des Füllmaterials, der Leeranteils und des Eigengewichts der Gabionen (um den Füllbedarf Ihrer Gabionenmauer festzustellen benutzen Sie doch unseren Online-Rechner. Lesen Sie jedoch zuvor erst den Abschnitt "Füllmaterial"). Das Gewicht wiederum bestimmt den Querschnitt der Gabionenmauer entscheidend mit, jedoch kommen noch andere Faktoren wie die Eigenschaften der Hinterfüllung, der Geländeneigung ober- und unterhalb der Gabionenmauer und die geplante Form des Verbaus hinzu.
Wie auch bei andere Mauerbauten erhöht ein Element (Gabione) in Längsrichtung quer zur Ansichtsfläche die Stabilität erheblich. Bei Hangsicherungen werden höhere Gabionenmauern zumeist mit einer bestimmten Neigung (meist 1 : 10) eingebaut, um die Resistenz gegen den horizontalen Erddruck zu erhöhen und die Standfestigkeit zu gewährleisten.


Material, Aufbau und Montage:
Als Material für Gabionen werden allgemein zumeist gedrillter Draht oder punktgeschweißte Drahtgitter verwendet.
Bei der Punktverschweißung werden hochelastische Baustahldrähte verwendet, die eine gleichermaßen optimierte Stabilität bei gleichzeitiger hoher Elastizität garantieren. Alle Komponenten der von uns angebotenen punktgeschweißten Gabionen haben eine extrem widerstandsfähige Galfan-Spezialbeschichtung (bestehend aus 95% Zink und 5% Aluminium, 2 - 3 mal haltbarer als normale Verzinkung), überprüft im Salzsprühnebeltest nach DIN 50021-SS mit dem Nachweis einer Korrosionsbeständigkeit von mindestens 1500 Stunden. Die Beständigkeit der Gitterkörbe ist von entscheidender Bedeutung, da der Zusammenhalt der Steine nicht durch den Mauerverband, sondern durch den Gitterkorb gewährleistet wird.

Hersteller nach DIN ISO 9001 zertifiziert
Material: hochelastischer Baustahldraht
Materialstärken:
3,5 mm, 450 N/mm²
4,5 mm, 450 N/mm²
Beschichtung: Galfan (95% Zink, 5% Aluminium), korrosionsbeständig nach DIN 50021-SS
Maschenweite: 100 x 100 mm
Korbgrößen: 500 x 500 x 500 (0,125 m³) bis 3000 x 1000 x 1000 mm (3 m³)
(Eine komplette Liste finden Sie hier)

Werden aus optischen Gründen kleinere Steine verwendet, so ist die Stirnwand auch mit einer engeren Maschengröße erhältlich.
Punktgeschweißte Gabionen bestehen im allgemeinen aus mehreren Einzelteilen (Bodenteil, Seitenteil, Zwischenwände, Rückseite, Stirnwand und Deckel), die zum gewünschten Maß zusammengebaut werden. Der Aufbau ist dabei denkbar einfach und auch für technische Laien problemlos nachvollziehbar. Die jeweils sich anschließenden Gabionenbehälter werden untereinander auf sehr einfache Weise durch Spiralverschlüsse verbunden.
Die Montage gestaltet sich daher einfach, schnell und zeitsparend.


Befüllung:
Die Befüllung kann maschinell oder manuell erfolgen, wobei geeignetes Steinmaterial verwendet wird.
Beim Befüllen sollten die beigefügten Distanzstreben verwendet werden, die jeweils nach ca. 1/3 der Befüllung im Inneren des Behälters mit den Seiten- bzw. Front- und Rückwänden verstrebt werden. Dadurch wird die Stabilität nachhaltig erhöht und ein Ausbauchen (also eine Stauchung nach außen) des Behälters verhindert.
Die Gabionen können bis ca. 25 mm über der Oberkante des Behälters befüllt werden, da sich das Füllmaterial unter Belastung weiter verdichtet. Die Befüllung und Verdichtung erfolgt im Normalfall bauseits. Um eine sehr hohe Dichte der Verfüllung sowie eine gute Formstabilität zu erreichen, wird der Einsatz eines Rütteltisches empfohlen.


Füllmaterial:
Als Füllmaterial kommt zumeist Schotter oder Naturstein in Frage, insbesondere:

• Basalt (Ergußgestein, Basanit-Vorkommen in Deutschland: Eifel, Westerwald, Vogelsberg, Rhön)
• Granit (Tiefengestein, weitreichende Vorkommen im süddeutschen Raum)
• Flußkiesel
• Kalksandstein (Sedimentgestein)
• Gneis (Metamorphit, Vorkommen in Deutschland: Erzgebirge, Fichtelgebirge, Schwarzwald)
• Rhyolit (Ergußgestein, Vorkommen in Deutschland: Harz, Nordwestsachsen, Odenwald, Pfalz, Sauerland, Schwarzwald, Thüringer Wald)
• Andesit (Ergußäquivalent des Diorit, Vorkommen in Deutschland: Nordpfälzer Bergland, Thüringer Wald)

Als Füllmaterial wird häufig Steinmaterial mit Durchmessern von z.B. 80 / 120 (150) und 120 / 200 (300, 500) mm plattig oder rundkörnig verwendet. Das verwendete Steinmaterial zur Befüllung der Gabionen sollte etwa das 1,5 bis 2fache der Maschengröße betragen.
Für die Ausbildung der Sichtflächen können z.B. auch Mauersteine, Ziegel, Polygonalplatten usw. eingebracht werden neben optisch reizvoller gemaserten Natursteinen (bei kleineren Projekten im Privatbereich [Gartengestaltung] - können z.B. auch alte Marmotischplatten noch sinnvoll als Ansichtsfläche in Steinkörben weiterverwendet werden]). Die Außenschichtung von optisch höherwertigen Gesteinen erfolgt im Normalfall per Hand - danach kann die Gabione mit preisgünstigerem Material ausgefüllt werden.
Als weitere Füllmaterialien kommen auch kostengünstige Recycling-Produkte wie zerkleinerte Betonplatten (Betonschutt), gebrauchte Gehsteinplatten, Pflaster- und Mauersteine sowie andere Plattenbeläge zum Einsatz. Bei recycelten Plattenbeläge können sowohl regelmäßige als auch unregelmäßige Plattenbeläge herangezogen werden. Optimal zur Wiederverwendung sind Platten, die nicht in Mörtel sondern in Sand verlegt wurden, da hier die mühsame Entfernung der Mörtelreste auf der Plattenunterseite entfällt.
Bei einer Begrünung von Gabionen kann als Füllmaterial natürlich auch (nach der Außenschichtung mit Steinen) für ausgesparte Pflanztaschen Erde verwendet werden, sofern nur gestalterische Ideen beim Gabionenbau ohne statische Funktionen verfolgt werden.


Ökologischer Nutzen:
Wie schon angeklungen, ist der Einsatz von Gabionen äußerst umweltfreundlich und beinhaltet zudem auch einen hohen ökologischen Nutzwert. Gabionenwände sind häufig eine artenreicher Lebensraum für kleinere Säugetiere, Insekten, Reptilien und Amphibien. Eidechsen, Kreuzottern und andere Reptilien nutzen die kleineren Zwischenräume der Steine oder der Gabionenkörbe selbst gern als Versteck. Größere Zwischenräume können auch höhlenbrütenden Vögeln wie z.B. der Kohlmeise als Nistplatz dienen. Auch Siebenschläfer und andere kleinere Wirbeltiere nehmen solche Hohlräume gern als Überwinterungsmöglichkeit an.
Werden Gabionen bei Uferbefestigungen und ähnlichen Projekten eingesetzt, können die Steinzwischenräume hier für Amphibien die gleichen Zwecke erfüllen wie bei Reptilien. Hinzu kommen die vielfältigen Bepflanzungsmöglichkeiten oder auch die eigenständige Ansiedlung von Pflanzenarten, deren natürlicher Lebensraum durch städtische Verbauung, Geländeeinebnungen usw. immer stärker eingeschränkt wird. Siedeln sich solche Pflanzen auf einer Gabionenmauer an, kann ein komplexes ökologisches Mikrosystem entstehen.

(Der Verwender hat dafür Sorge zu tragen, dass die von uns bezogenen Waren gemäss der jeweiligen gesetzlichen Vorschriften und den örtlichen Gegebenheiten entsprechend verwendet werden. Jegliche Haftung von uns durch unsachgemäße Verarbeitung wird ausgeschlossen.)
